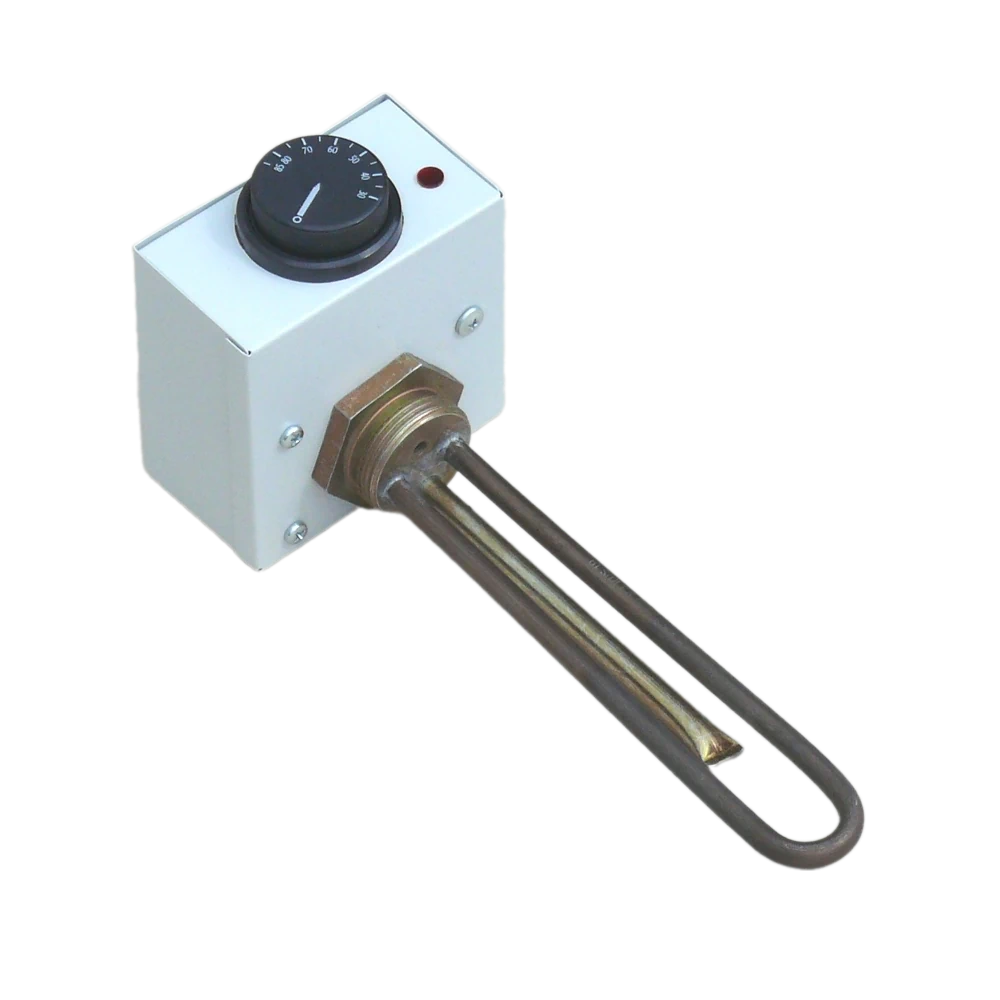

Пульт управления электроводонагревательным блоком (в дальнейшем - ПУ ТЭНБ) предназначен
для упрaвления электроводонагревателями ТЭНБ -1,0-5,0 c резьбовой частью G1 ¼ и поддержания
заданной температуры нагрева воды в системе отопления.
Сравнительная таблица характеристик
Напряжение питающей сети, В однофазное ±10%
220
Пределы регулирования температуры, ºС
35(±8) — 85(±5)
Номинальная мощность ТЭНБ (не более), кВт
3,0
Габаритные размеры (без блока), мм
120×105×60
Частота, Гц
50
Масс, кг, не более
0,5
Напряжение питающей сети, В однофазное ±10%
220
Пределы регулирования температуры, ºС
35(±8) — 85(±5)
Номинальная мощность ТЭНБ (не более), кВт
4,0
Габаритные размеры (без блока), мм
120×105×60
Частота, Гц
50
Масс, кг, не более
0,5
Напряжение питающей сети, В однофазное ±10%
220
Пределы регулирования температуры, ºС
35(±8) — 85(±5)
Номинальная мощность ТЭНБ (не более), кВт
5,0
Габаритные размеры (без блока), мм
120×105×60
Частота, Гц
50
Масс, кг, не более
0,5
Устройство и принцип работы
Пульт управления состоит из бокса с размещенной в нём аппаратурой управления, индикации и клеммной колодки для подключения к сети переменного тока 220В.
К аппаратуре управления относятся:
- датчик-реле температуры с термочувствительным баллоном, o6ecпечивающий автоматическое поддержание заданной температуры теплоносителя в системе ( для ПУ ТЭНБ – 1-3);
- дополнительное электромагнитное реле, обеспечивающее включение - отключение нагревательных элементов ТЭНБ по команде датчика-реле температуры ( для ПУ ТЭНБ – 4-5). Светосигнальная арматура служит для сигнализации о наличии напряжения на нагревательных элементах ТЭНБ.
Чтобы выполнить монтаж пульта управления на фланец блока, нужно воспользоваться двумя винтами М4, входящими в комплект поставки блока ТЭНБ. Сориентировать пульт для удобства доступа к ручке регулирования температуры.
Пульт подключается к сети и ТЭНБ согласно прилагаемой в паспорте изделия схеме.

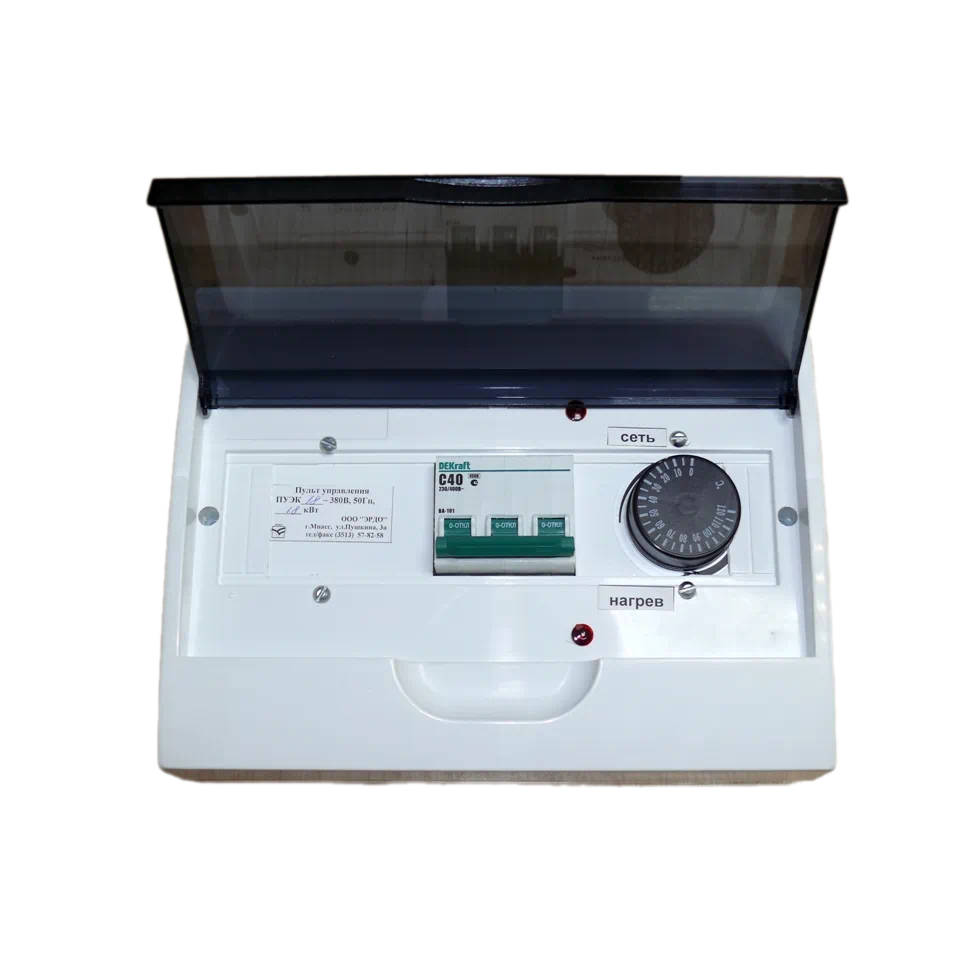

Пульт управления представляет из себя бокс, в котором размещена аппаратура управления,
индикации и клеммных колодок для подключения к четырёхпроводной линии с проводом
заземления и к каменке.
Таблица сравнения технических характеристик пультов:
Напряжение в питающей сети, В
трёхфазное / однофазное
380 / 220
Номинальная мощность ЭКМ (не более), кВт
6,0
Пределы регулирования температуры, оС
35(±8) — 120(±5)
Габаритные размеры, мм
290×200×110
Частота, Гц
50
Напряжение в питающей сети, В
трёхфазное / однофазное
380
Номинальная мощность ЭКМ (не более), кВт
12,0
Пределы регулирования температуры, оС
35(±8) — 120(±5)
Габаритные размеры, мм
290×200×110
Частота, Гц
50
Напряжение в питающей сети, В
трёхфазное / однофазное
380
Номинальная мощность ЭКМ (не более), кВт
18,0
Пределы регулирования температуры, оС
35(±8) — 120(±5)
Габаритные размеры, мм
290×200×110
Частота, Гц
50
Аппаратура управления пульта состоит из:
1. Автоматического выключателя, выполняющего функции защиты от короткого замыкания и оперативного отключения;
2. Датчика-реле температуры с термочувствительным баллоном, обеспечивающим автоматическое поддержание заданной температуры воздуха в парильне;
3. Магнитного пускателя, обеспечивающего включение - отключение нагревательных элементов ЭКМ (электрокаменок) по команде датчика-реле температуры. Светосигнальная арматура служит для сигнализации о наличии напряжения на нагревательных элементах ЭКМ.
Пульт управления ПУЭ

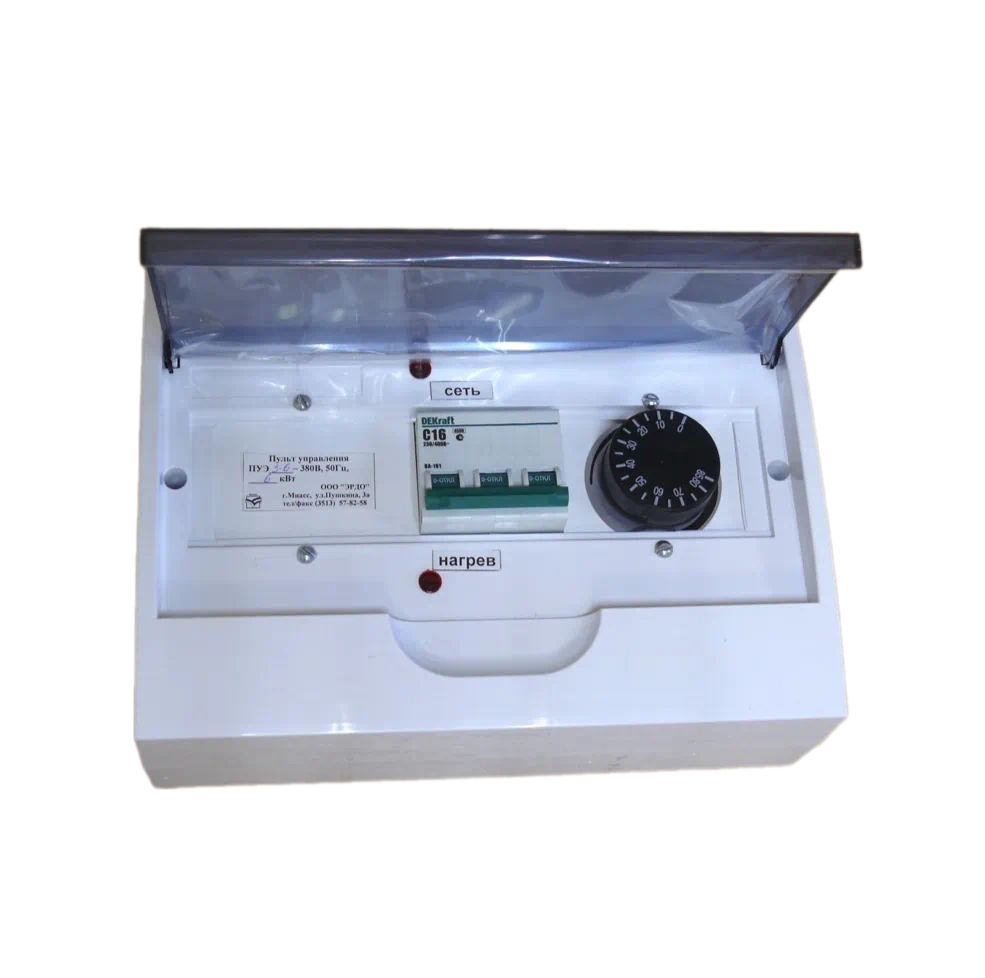

Пульт управления электроводонагревателем ПУЭ 3-18 предназначен для управления электро-
водонагревателями ЭВП (электрокотлами) мощностью от 3-х до 18кВт и поддержания заданной
температуры нагрева воды в отопительной системе.
В пластмассовом боксе размещается аппаратура управления, индикации и клеммных колодок
для подключения к питающей сети и к ЭВП.
Таблица сравнения технических характеристик пультов:
Напряжение в питающей сети, В
трёхфазное / однофазное
380 / 220
Номинальная мощность ЭКМ (не более), кВт
6,0
Пределы регулирования температуры, оС
35(±8) — 85(±5)
Габаритные размеры, мм
290×200×110
Частота, Гц
50
Напряжение в питающей сети, В
трёхфазное / однофазное
380
Номинальная мощность ЭКМ (не более), кВт
12,0
Пределы регулирования температуры, оС
35(±8) — 85(±5)
Габаритные размеры, мм
290×200×110
Частота, Гц
50
Напряжение в питающей сети, В
трёхфазное / однофазное
380
Номинальная мощность ЭКМ (не более), кВт
18,0
Пределы регулирования температуры, оС
35(±8) — 85(±5)
Габаритные размеры, мм
290×200×110
Частота, Гц
50
К аппаратуре управления относятся:
1. Автоматический выключатель, выполняющий функции защиты от короткого замыкания и оперативного включения;
2. Датчик-реле температуры с термочувствительным баллоном, обеспечивающий автоматическое поддержание заданной температуры воды в системе;
3. Магнитный пускатель, обеспечивающий включение - отключение нагревательных элементов ЭВП.
